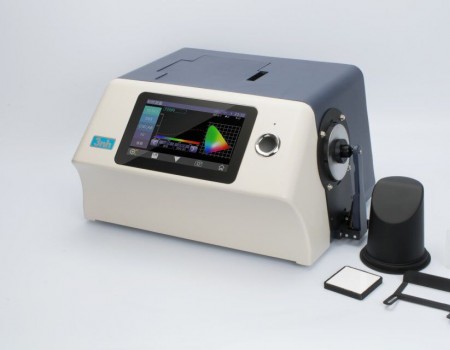

YS60系列台式分光测色仪

YS60系列台式分光测色仪

产品简介:

YS60系列台式光栅分光测色仪试一款3nh自主研发的高端测配色仪器,使用各行各业,精度高超进口品牌。TFT真彩7inch电容触摸屏、全光源、照明方式:反射D/8°、透射D/0°(包含UV/排除UV测量)。

您好,欢迎咨询,雷先生(13510847362)为您服务!    您好,欢迎咨询,黄先生(18902317916)为您服务!    您好,欢迎咨询,袁小姐(13510876292)为您服务!    您好,欢迎咨询,夏小姐(13510876292)为您服务!
图片展示
产品描述

产品简介 Product introduction




YS60系列是3nh公司独立开发的完全拥有自主知识产权的国产台式光栅分光测色仪,TFT真彩7inch电容触摸屏、全光源、照明方式:反射D/8°、透射D/0°(包含UV/排除UV测量)测量颜色精准稳定、存储容量大、PC端强大扩展功能, 用于实验室颜色精确分析与传递。













产品特点 Product Features




  1、硬件配置高:7吋TFT纯彩电容触屏;蓝牙2.1;凹面光栅;

  2、双阵列256像元CMOS探测器;高寿命稳定LED/紫外线LED/氙灯;

  3、测量样品反射、透射光谱,Lab数据精准,可用于配色和精确颜色传递;

  4、口径自动识别,φ25.4/15/8/4mm四种口径任意切换、同时兼顾客户特殊需求;

  5、温度监控及补偿,内置温度传感器,对测试环境进行监控和补偿,保证测量结果更精确;

  6、测试波长范围360~780nm,同时内置400nm截止/420nm截止/460nm(限氙灯版),测试UV更专业;

7、独立光源探测器,时刻监控光源变化,确保光源可靠;

8、多种测量模式:质管模式、样品模式,适应更多客户需要;

9、多种配件:反射样品夹持工具,透射固定架,使用更多工况;

10、大容量存空间,可存储约40000条测试数据;

11、内置摄像头取精定位;

12、PC端软件有强大的扩展功能。



产品亮点 Product Highlights




塑胶样品

反射测量:采用di:8°、de:8°结构(漫射照明、8°方向),符合ISO7724/1、CIE、ASTM、DIN和JIS标准。

透射样品

透射测量:采用d:0°结构(漫射照明、0°方向接收),符合ISO、CIE、ASTM和DIN标准。

液体、粉末、固体样品测量



测量口径

口径自动识别,φ25.4/15/8/4mm四种口径任意切换、同时兼顾客户特殊需要




行业应用 Industry applications




用于实验室颜色精确分析和传递;塑胶电子、油漆油墨、纺织服装印染、印刷、纸品、汽车、医疗、化妆品和视屏等行业,在科研机构、实验室领域等行业颜色传递和质量控制方面均有广泛应用。


技术规格 Technical specifications




台式分光测分光仪(LED光源)

产品型号

YS6010LED光源)

YS6060LED光源)

照明方式

反射:D/8(漫射照明,8°方向接收);
SCI/SCE测量;包括UV/排除UV测量;
透射:D/0(漫射照明,方向接收)
SCI/SCE测量;包括UV/排除UV测量;
符合标准CIE No.15GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7

反射:D/8(漫射照明,8°方向接收);
SCI/SCE测量;包括UV/排除UV测量;
透射:D/0(漫射照明,方向接收)
SCI/SCE测量;包括UV/排除UV测量;
符合标准CIE No.15GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7

特性

用于实验室颜色精确分析与传递;
塑胶电子、油漆油墨、纺织服装印染、印刷等行业颜色传递和质量控制方面。

用于实验室颜色精确分析与传递;
塑胶电子、油漆油墨、纺织服装印染、印刷等行业颜色传递和质量控制方面。

积分球尺寸

Φ154mm

Φ154mm

照明光源

360~780nm组合LED光源,400nm截止光源

360~780nm组合LED光源,400nm截止光源,420nm截止光源

分光方式

凹面光栅

凹面光栅

感应器

256像元双阵列CMOS图像感应器

256像元双阵列CMOS图像感应器

测量波长范围

360~780nm

360~780nm

波长间隔

10nm

10nm

半带宽

10nm

10nm

反射率测定范围

0~200%

0~200%

测量口径

反射:Φ30mm/Φ25.4mm,Φ10mm/Φ8mm,Φ6mm/Φ4mm
透射:Φ30mm/Φ25.4mm
备注:
1.切换口径自动识别
2.客户可根据需要自行配置口径和透镜位置

反射:Φ30mm/Φ25.4mm,Φ18mm/Φ154mm,Φ10mm/Φ8mm,Φ6mm/Φ4mm
透射:Φ30mm/Φ25.4mm
备注:
1.切换口径自动识别
2.客户可根据需要自行配置口径和透镜位置

含光方式

反射SCI/SCE,透射SCI/SCE

反射SCI/SCE,透射SCI/SCE

颜色空间

CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99

CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99

色差公式

ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)

ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)

其它色度指标

WI(ASTM E313CIE/ISO,AATCC,Hunter)
YI(ASTM D1925ASTM 313),
TI(ASTM E313CIE/ISO),
同色异谱指数Mt
沾色牢度,变色牢度,力份,遮盖度
钴铂指数,Gardner指数
8度光泽度,555色调分类

WI(ASTM E313CIE/ISO,AATCC,Hunter)
YI(ASTM D1925ASTM 313),
TI(ASTM E313CIE/ISO),
同色异谱指数Mt
沾色牢度,变色牢度,力份,遮盖度
钴铂指数,Gardner指数
8度光泽度,555色调分类

观察者角度

2°/10°

2°/10°

观测光源

D65,A,C,D50,D55,D75,F1,F2,F3,F4F5F6,F7,F8,F9F10,F11,F12

D65,A,C,D50,D55,D75,F1,F2,F3,F4F5F6,F7,F8,F9F10,F11,F12

显示

光谱图/数据,样品色度值,色差值/图,色品图,颜色仿真,合格/不合格结果,颜色偏向

光谱图/数据,样品色度值,色差值/图,色品图,颜色仿真,合格/不合格结果,颜色偏向

测量时间

3s(同时测试SCI/SCE 6s

3s(同时测试SCI/SCE 6s

重复性

分光反射率:Φ25.4mm/SCI,标准偏差0.05%以内(400~700nm0.04%以内):
色度值:Φ25.4mm/SCI,ΔE*ab 0.02以内(校正后,以间隔5s测量白板30次平均值)
分光透过率:Φ25.4mm/SCI,标准偏差0.05%以内(400~700nm0.04%以内):
色度值:Φ25.4mm/SCI,ΔE*ab 0.03以内(校正后,以间隔5s测量白板30次平均值

分光反射率:Φ25.4mm/SCI,标准偏差0.04%以内(400~700nm0.04%以内):
色度值:Φ25.4mm/SCI,ΔE*ab 0.01以内(校正后,以间隔5s测量白板30次平均值)
分光透过率:Φ25.4mm/SCI,标准偏差0.05%以内(400~700nm0.04%以内):
色度值:Φ25.4mm/SCI,ΔE*ab 0.02以内(校正后,以间隔5s测量白板30次平均值

台间差

Φ25.4mm/SCI,ΔE*ab 0.15以内(BCRA系列Ⅱ 12块色板测量平均值)

Φ25.4mm/SCI,ΔE*ab 0.12以内(BCRA系列Ⅱ 12块色板测量平均值)

尺寸

XX=370X300X200mm

XX=370X300X200mm

重量

9.6kg

9.6kg

供电方式

直流24V,2A电源适配器供电

直流24V,2A电源适配器供电

照明光源寿命

5年大于300万次测量

5年大于300万次测量

显示屏

TFT 真彩 7inch,电容触摸屏

TFT 真彩 7inch,电容触摸屏

接口

USB

USB,蓝牙®2.1

存储数据

标样2000条,试样20000条(SCI/SCE算一条数据)

标样5000条,试样40000条(SCI/SCE算一条数据)

语言

简体中文,繁体中文,English

简体中文,繁体中文,English,(可定制德语、法语、西班牙语)

操作温度范围

0~40℃(32~104°F

0~40℃(32~104°F

存储温度范围

 -20~50℃(-4~122°F

 -20~50℃(-4~122°F

标准附件

电源适配器、说明书、光盘(内含管理软件)、数据线、标准校正板,黑校正盒、样品固定架,25.4口径,15口径,8口径,4口径

电源适配器、说明书、光盘(内含管理软件)、数据线、标准校正板,检验绿板,黑校正盒、样品固定架,25.4口径,15口径,8口径,4口径,透射测试夹具组件

可选附件

微型打印机、透射测试夹具组件,检验绿板

微型打印机、透射测试夹具组件

注:

技术参数仅为参考,以实际销售产品为准

技术参数仅为参考,以实际销售产品为准
